Nasa ibaba ang isang teknikal na pagkasira ng kung paano evaporative condenser Trabaho:
■ Prinsipyo ng Paggawa ng Core
Ang mga condenser ng evaporative ay tumanggi sa init sa pamamagitan ng pagsasama ng paglamig ng hangin sa pagsingaw ng tubig. Hindi tulad ng mga karaniwang condenser na umaasa lamang sa makatuwirang paglipat ng init, ginagamit nila ang latent na pagsipsip ng init sa panahon ng pagsingaw ng tubig.

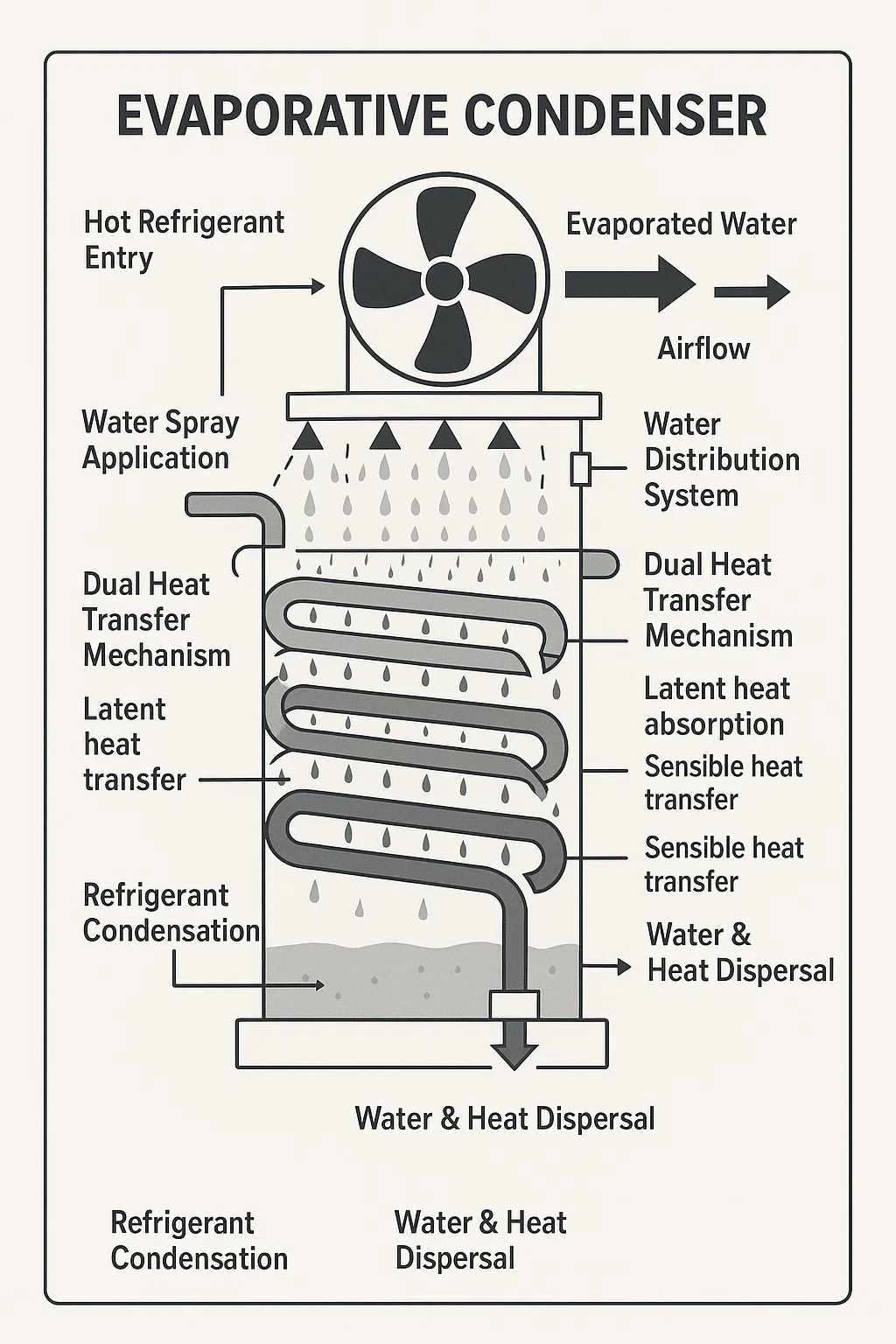

■ Hakbang-hakbang na operasyon
▸HOT PAGPAPAKITA NG PAGSUSULIT
Ang mainit, mataas na presyon ng singaw mula sa tagapiga ay pumapasok sa coiled tubing ng condenser.
▸water spray application
Ang isang bomba ay patuloy na tubig na patuloy na nasa labas ng panlabas ng mga nagpapalamig na coil.
Ang mga coats ng tubig na pantubig sa ibabaw, na bumubuo ng isang manipis na pelikula.
▸forced na pakikipag -ugnay sa daloy ng hangin
Ang mga tagahanga ay humihila ng nakapaligid na hangin sa pamamagitan ng wet coil bundle.
Ang daloy ng hangin ay nagpapabilis ng pagsingaw ng film ng tubig sa mga coil.
Mekanismo ng paglipat ng init ng init
Latent na pagsipsip ng init: enerhiya mula sa paglilipat ng singaw ng singaw sa tubig, na nagiging sanhi ng pagsingaw.
Sensible Heat Transfer: Ang daloy ng hangin ay nagdadala ng natitirang init mula sa nagpapalamig at hindi naka -e -nait na tubig.
▸Refrigerant condensation
Ang pagkawala ng init ay nagdudulot ng singaw ng nagpapalamig na pumipigil sa mataas na presyon ng likido sa loob ng mga coils.
▸Water & heat dispersal
Ang evaporated na paglabas ng tubig bilang singaw sa maubos na hangin.
Ang hindi nabuong tubig ay nangongolekta sa isang sump para sa recirculation.
■ Mga sangkap ng Key System
Coil Bundle: Mga tubo na naglalaman ng Refrigerant (tanso/hindi kinakalawang na asero).
Sistema ng Pamamahagi ng Tubig: Spray Nozzle, Pump, at Sump Tank.
Mga tagahanga: sapilitan-draft (top-mount) o sapilitang-draft (side-mount).
Mga Drift Eliminator: maiwasan ang mga patak ng tubig na nakatakas sa maubos na hangin.
■ Kritikal na mga kadahilanan ng kahusayan
▸wet-bombilya ang pag-asa sa temperatura
Lumapit ang temperatura ng condensing na nakapaligid na wet-bombilya temp (hindi dry-bombilya), na nagpapagana ng mas mababang presyon ng ulo kaysa sa mga yunit na pinalamig ng hangin.
Pamamahala ng kalidad ng tubig
Ang pag -scale mula sa matigas na tubig ay binabawasan ang paglipat ng init - hinihingi ang paggamot/paglambot ng kemikal.
Ang mga bleed-off valves ay kumokontrol sa konsentrasyon ng mineral.
Proteksyon ng ▸Freeze
Ang mga additives ng glycol o mga sistema ng kanal-down ay pumipigil sa pinsala sa yelo ng taglamig.
■ Mga mode ng pagkabigo sa real-world
▸neglected na mga kahihinatnan sa pagpapanatili
Clogged Nozzle → Hindi pantay na pamamahagi ng tubig → Mga dry spot → Pag -init ng palamig.
Scale buildup → insulated tubing → 30% pagkawala ng kahusayan.
Ang paglaki ng Legionella sa mga hindi nababago na mga sumps ng tubig.
Mga paghihigpit sa ▸Airflow
Alikabok/labi na humaharang ng mga coils o fan blades → nabawasan ang pagsingaw → labis na pag -compress.
▸Bakit hindi ito isang "evaporator"
Ang mga evaporator ay sumisipsip ng init (hal., Panloob na AC coil).
Ang mga condenser ng evaporative ay tumanggi sa init (panlabas na pag -andar). $
